Cables verrou hublot débranchés coté verrou

[Didier11]

Lave Linge WHIRLPOOL AWOE 8548.

Bonjour à tous, en voulant remplacer le verrou de hublot, et plus précisément en demontant le connecteur, les cables se sont arrachés de ce dernier. Mais les 3 fils sont de même couleur, et je n’ai pas trouvé la solution pour ouvrir le connecteur et ressertir les fils.

J’ai donc 2 questions:

Comment repérer les fils sachant que coté verrou, il y a comme repère 1, 2 et 3

Comment démonter le connecteur pour pouvoir sertir les fils à nouveau.

Question subsidiaire: ce cable est il disponible en SAV ?

Merci pour votre aide,

Didier

[RdB]

@Didier11

Comment repérer les fils sachant que coté verrou, il y a comme repère 1, 2 et 3

Bonjour Didier,

C’est une question difficile que vous posez là.
Déjà, cette numérotation est-elle indiquée sur le connecteur ou sur le verrou ?
Sur le verrou lui-même, il est fréquent que les repères soit 4, 5 et 6

// Qu’en est-il ?

Ensuite, pour essayer d’y trouver une réponse, vous avez 2 ensembles de mesures à faire :

1/ Sur le verrou (connecteur enlevé) :
Entre les 3 bornes identifiées 1, 2 et 3, faites 3 mesures de résistance ohmique entre les bornes prises 2 à 2, soit entre 1 et 2, entre 1 et 3 et entre 2 et 3.
L’ohmmètre doit être réglé sur 2k ou 20k (à moins qu’il ne soit à calibrage automatique)
L’une des mesures devrait vous renvoyer une valeur (quelques centaines d’ohms)
Les 2 autres devrait vous renvoyer un affichage hors limite (OL, 1, …)

// Quels affichages de résistance ohmique obtenez-vous ?

2/ Entre les 3 fils pris 2 à 2 :
Attention, il va falloir faire 3 mesures de tension (sous tension attendue de 230 volts). Prévoyez donc d’insérer les fils dans une barrette de dominos à 3 positions de façon à ce que chacun des 3 fils soient isolés des 2 autres ainsi que de la carcasse métallique de l’appareil. Puis brider l’ensemble de façon à faire les 3 mesures de tension dans les meilleures conditions possibles de sécurité.
Ensuite, identifiez les fils avec des identifiants A, B et C par exemple
Puis mettez le LV sous tension, appuyez sur Marche/Arrêt et faites les 3 relevés de tension entre A et B, A et C, et B et C.

// Quelles valeurs de tension obtenez-vous pour chacune des 3 mesures ?

Optionnellement :

// Pouvez-vous également préciser la position de chacun des 3 fils sur la carte électronique ?

Cordialement
RdB

[Didier11]

Merci RdB pour votre réponse. Je suis absentde chez moi pour 3 jours et vais reprendre tout ça point par point.

Sinon savez vous si le faisceau de cablege concernant le vdrrou seul est disponible en sav ? Ça reglerait le problème ?

Merci pour votre réponse

[RdB]

@Didier11

Sinon savez vous si le faisceau de cablege concernant le vdrrou seul est disponible en sav ? Ça reglerait le problème ?

Bonjour Didier

Pour avoir cherché, je ne pense pas que le faisceau de câble du verrou soit commercialisé seul.

D’autre part, et c’est extrêmement important, pour ce LL de référence AWOE8548, il existe 2 verrous différents dont le câblage, est droit pour l’un, et croisé pour l’autre !!!

Le schéma ci-dessous permettra de mieux comprendre cette formalisation (droit ou croisé), DSS étant le nom de code du verrou.

Pour peu que l’on puisse trouver ce câblage en neuf ou d’occasion pour ce LL AWOE8548, il faudrait donc, en plus, connaître impérativement le modèle précis du verrou d’origine de votre LL.

C’est la raison pour laquelle je vous demandais antérieurement si la numérotation 1, 2 et 3 était indiquée sur le connecteur ou sur le verrou ?

Sur l’un des 2 modèles de verrou de ces LL AWOE8548, la numérotation sur le verrou est en effet 3, 4 et 5 et non pas 1, 2 et 3.

Il faut ajouter également que les photos recto et verso du verrou d’origine serait bien utiles pour déterminer si ce verrou d’origine comporte l’appellation EUREKA 490 ou non, comme indiqué sur le schéma ci-dessus

// Qu’en est-il pour la numérotation et l’appellation indiquées sur le verrou d’origine ? (et photos recto et verso du verrou à publier)

// Et à toute fin utile pouvez-vous également publier une photo de l’étiquette signalétique de votre LL. Le code de service pourrait permettre de déterminer le modèle de verrou utilisé.

PS : Pour mémoire, les différentes mesures demandées antérieurement sont destinées à y voir plus clair en permettant accessoirement d’être confrontées aux 2 modes possibles de branchements.
Et elles sont par ailleurs aussi destinée à évaluer si une éventuelle dégradation du verrou n’aurait pas entrainé également une éventuelle dégradation sur la carte électronique

Cordialement
RdB

[Didier11]

Merci pour ces precisions. J’ai en tete une numerotation 1, 2 et 3. Mais je ne sais pas si c’est sur le connecteur ou le verrou.

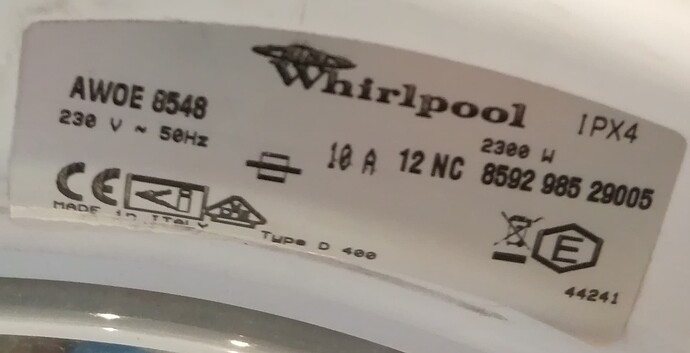

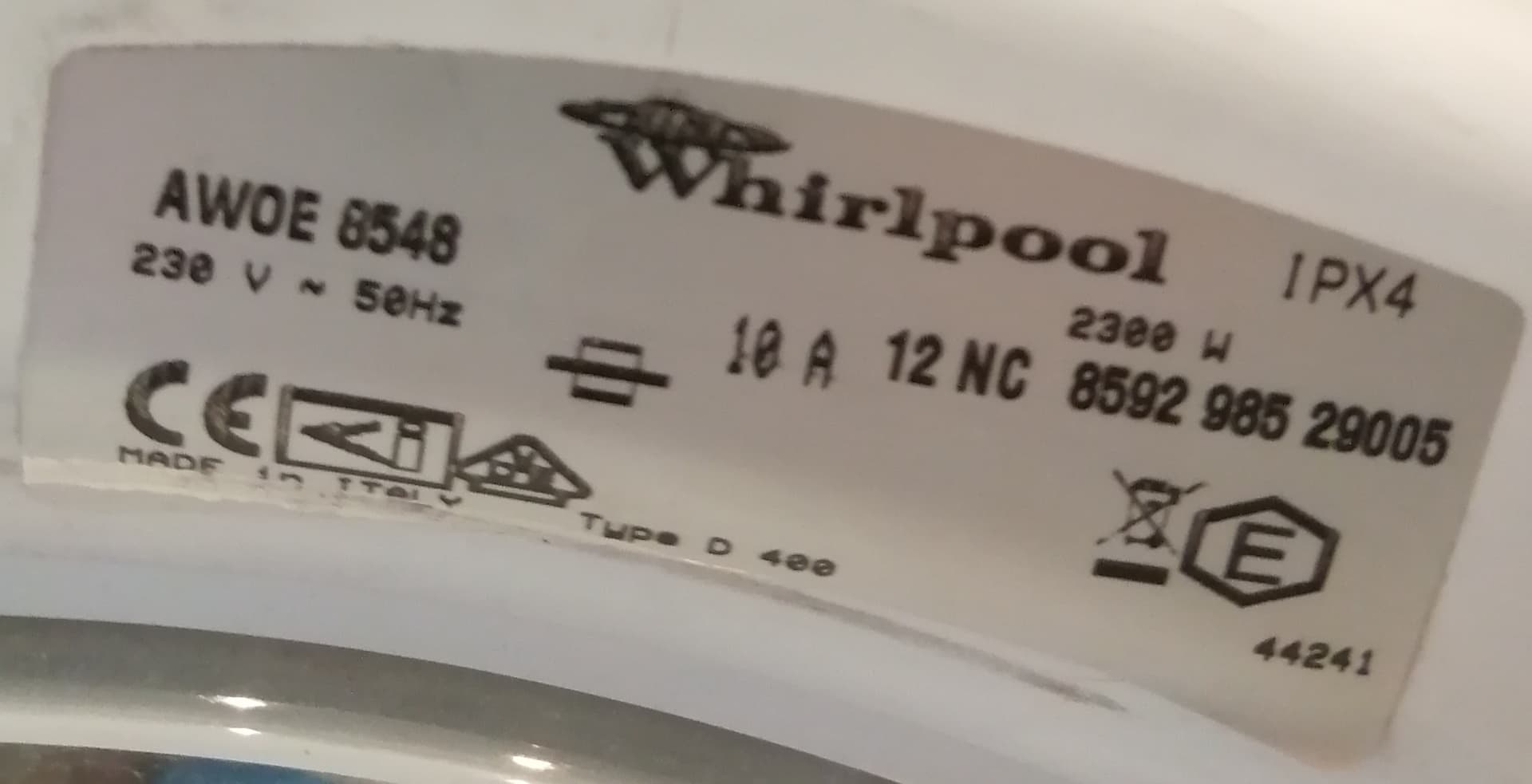

Pour la photo du verrou ce sera mercredi. Pour l’etiquettsignaletique, la voici en pj.

Encore merci

[RdB]

Merci pour l’étiquette signalétique.

Le code 859298529005 est celui qui permet d’identifier plus précisément la version de votre LL AWOEE8548.

Il permettra de mieux cibler les requêtes à effectuer pour essayer d’obtenir un peu plus d’informations sur le verrou de votre LL et éventuellement sur sa filerie (et en tout cas de chercher à éviter de faire une bêtise compte tenu de la bizarrerie de cette filerie droite ou croisée selon les versions d’appareils)

Merci d’avance effectivement pour vos réponses de mercredi prochain, sur le plus possible des points évoqués.

Cordialement
RdB
